بالکن همچنین می تواند برق تولید کند: سیستم نصب PV بالکن تمام دیوارهای شهر را روشن می کند

امکانات جدید برای بالکن شهری

در جنگل های فولادی و بتنی شهرهای مدرن، بالکن ها اغلب به عنوان یکی از معدود "سوراخ های تنفس" دیده می شوند. در شهرهایی با ساختمان های بلند و منابع زمینی کم، مردم مشتاق فضاهای طبیعی و سبز بیشتری هستند. اما همزمان مصرف انرژی و فشار محیطی نیز در شهرها انباشته می شود. چگونگی دستیابی به موفقیت در انرژی های پاک در یک فضای محدود به موضوع مهمی تبدیل شده است که توسعه پایدار شهری با آن مواجه است.

در سال‌های اخیر، با تحول انرژی جهانی و پیشنهاد اهداف «اوج کربن و بی‌طرفی کربن»، تولید برق فتوولتائیک به‌عنوان یکی از امیدوارکننده‌ترین شکل‌های انرژی پاک، به تدریج از نیروگاه‌های فتوولتائیک دورافتاده و سقف‌های وسیع روستایی به مناطق اصلی زندگی شهرها نفوذ می‌کند. بالکن‌ها، به‌عنوان یک فضای بیرونی که تقریباً متعلق به هر خانواده‌ای است، شروع به بررسی مجدد می‌کنند - دیگر تنها گوشه‌ای برای خشک کردن لباس‌ها و کاشت گیاهان سبز نیست، بلکه به احتمال زیاد تبدیل به یک «نیروگاه کوچک» کوچک، انعطاف‌پذیر و کارآمد می‌شود.

چرا بالکن شهری به یک جبهه جدید برای فتوولتائیک تبدیل شده است؟ از یک طرف، فتوولتائیک های سنتی روی پشت بام با محدودیت های زیادی در ساختمان های مسکونی بلند در شهرها مواجه هستند که بهره مندی از مزایای فتوولتائیک را برای اکثر ساکنان شهری دشوار می کند. بالکن به عنوان فضایی که هر خانوار به طور مستقل می تواند آن را کنترل کند، دسترسی و انعطاف پذیری خوبی دارد و «استقلال انرژی» طبیعی دارد. از طرفی فضای نمای بالکن های شهری مدت هاست مورد بی توجهی قرار گرفته است. در واقع آنها نور خورشید جانبی زیادی را دریافت می کنند. اگر بتوان از آنها به طور معقول استفاده کرد، پتانسیل بالایی دارند.

در این زمینه است که یک راه حل جدید فتوولتائیک، سیستم نصب PV بالکن ، به وجود آمد. این نوع سیستم بر اساس مواد سبک وزن و با مقاومت بالا ساخته شده است. از طریق اتصال پایدار با حفاظ و دیوار بالکن، اجزای فتوولتائیک را می توان به طور پایدار در بالکن یا حتی در نما نصب کرد. مهمتر از همه، این نوع سیستم از طراحی مدولار و براکت های زاویه قابل تنظیم استفاده می کند که نه تنها با انواع سازه های ساختمانی سازگار است، بلکه به صورت دینامیکی زاویه تولید برق را با توجه به شرایط نور خورشید بهینه می کند و بهره وری استفاده از انرژی نور در فضای بالکن را تا حد زیادی بهبود می بخشد.

آنچه بیشتر قابل توجه است این است که ظهور سیستم فتوولتائیک بالکن نه تنها یک نوآوری تکنولوژیکی است، بلکه بی سر و صدا رابطه بین ساکنان شهری و انرژی را نیز تغییر می دهد. در گذشته خانواده های شهری صرفا مصرف کننده انرژی بودند. اکنون آنها می توانند از طریق سیستم های فتوولتائیک بالکن به "ریز ژنراتور" تبدیل شوند و در شبکه های انرژی توزیع شده شرکت کنند. این تغییر نقش نه تنها به کاهش هزینه های برق کمک می کند، بلکه آگاهی و مشارکت افراد در استقلال انرژی را افزایش می دهد.

نصب PV بالکن چیست؟

در تصور سنتی، سیستم‌های فتوولتائیک بیشتر بر روی سقف‌های روستایی، بالای کارخانه‌های بزرگ در پارک‌های صنعتی یا در فضاهای باز بزرگ در نیروگاه‌های خورشیدی نصب می‌شوند. این صحنه ها عموما دارای فضاهای باز و شرایط نوری خوب هستند که برای تخمگذار ماژول های فتوولتائیک در مقیاس بزرگ مناسب هستند. با این حال، با توسعه فناوری و افزایش تقاضای انرژی شهری، شکل نوظهوری که به زندگی ساکنان شهری نزدیکتر است - **سیستم PV بالکن** بی سر و صدا وارد میدان دید ما می شود.

سیستم فتوولتائیک بالکن چیست؟

نصب PV بالکن همانطور که از نام آن پیداست یک سیستم انرژی توزیع شده است که سیستم تولید برق فتوولتائیک را کوچک و مدولار می کند و آن را بر روی بالکن یا دیوار نما ساکنان نصب می کند. این شامل ماژول‌های سلول خورشیدی، براکت‌های سبک وزن، اینورترها، کابل‌ها و دستگاه‌های حفاظت ایمنی است و برخی از سیستم‌ها نیز باتری‌های ذخیره انرژی را ادغام می‌کنند. این سیستم نور خورشید را جذب می کند، آن را به جریان مستقیم تبدیل می کند و سپس آن را به برق متناوب تبدیل می کند که می تواند توسط خانه از طریق اینورتر استفاده شود و نیازهای برق روزانه مانند روشنایی، لوازم خانگی و شارژ را برای ساکنان فراهم می کند.

اصلی ترین ویژگی این است که کوچک و نفیس، انعطاف پذیر و آسان برای استفاده است. برخلاف تجهیزات سنتی تولید برق فتوولتائیک در مقیاس بزرگ، سیستم فتوولتائیک بالکن مبتنی بر مفهوم "هر خانه به عنوان یک واحد" و "هر دیوار قابل استفاده است" است، که به طور خاص این مشکل را حل می کند که مسکونی های شهری نمی توانند فتوولتائیک را در مقیاس بزرگ نصب کنند، به طوری که خانواده های شهری نیز می توانند "نیروهای کوچک" را به طور مستقل بسازند.

تفاوت با سیستم های فتوولتائیک سنتی پشت بام

اگرچه نصب PV بالکن و فتوولتائیک روی پشت بام اساساً هر دو تولید برق فتوولتائیک خورشیدی هستند، تفاوت‌های آشکاری بین این دو در کاربردهای واقعی وجود دارد که عمدتاً در جنبه‌های زیر منعکس می‌شود:

1.فضای نصب و اقتباس صحنه

فتوولتائیک های پشت بام: عمدتاً برای ویلاها، مسکونی روستایی یا ساختمان های تجاری کم ارتفاع، با فضای باز و بدون مانع در پشت بام. شرایط نوری عالی، مناسب برای نصب اجزای متعدد، به دنبال حداکثر تولید برق.

نصب PV بالکن: رو به روی ساکنان مناطق مسکونی بلندمرتبه در شهر، فضای بالکن محدود و ساختار متنوع است که برای نصب پنل های فتوولتائیک مساحت بزرگ مناسب نیست. بنابراین فتوولتائیک های بالکن به استفاده ظریف از فضا مانند نصب بر روی نرده ها، دیوارهای بیرونی یا براکت های پنجره توجه بیشتری دارند و حتی می توانند به صورت عمودی بر روی دیوار کناری نصب شوند.

2. کاربران و روش های تصمیم گیری

فتوولتائیک های پشت بام: معمولاً شامل حقوق مالکیت سقف کل ساختمان می شود و نیاز به هماهنگی کمیته مالک یا واحد املاک برای استقرار یکپارچه دارد. این فرآیند نسبتاً پیچیده است و شامل تصمیم گیری جمعی، تصویب بودجه و سایر مسائل است.

نصب PV بالکن: با نصب بر روی بالکن فردی، مالک می تواند بدون هماهنگی پیچیده تصمیمات مستقل بگیرد. این به ویژه برای کاربران فردی که در آپارتمان ها و خانه های اجاره ای زندگی می کنند دوستانه است و انعطاف پذیری و راحتی تبلیغاتی بسیار بالایی دارد.

3. سختی نصب و روش ساخت

فتوولتائیک پشت بام: نیاز به یک تیم ساخت و ساز حرفه ای برای بررسی سازه، حفاری سقف، سیم کشی سیستم، تعمیر براکت و غیره دارد. دوره ساخت طولانی است و تداخل خاصی با ساختار خانه دارد.

نصب فتوولتائیک بالکن: سیستم براکت طراحی بدون پانچ یا یک ساختار گیره قابل تنظیم را اتخاذ می کند که توسط پیچ و مهره، گیره و غیره به نرده محافظ بالکن یا دیوار ثابت می شود. ساخت و ساز ساده است و حتی برخی از محصولات از "نصب DIY" پشتیبانی می کنند. تکمیل آن فقط نیم روز طول می کشد، که برای کاربران تازه کار و افراد برای استقرار سریع مناسب است.

4. زیبایی شناسی و یکپارچگی معماری

فتوولتائیک پشت بام: به دلیل نصب روی پشت بام، یافتن آن آسان نیست و معمولاً بر ظاهر ساختمان تأثیر نمی گذارد. اما اجرای آن در جوامع شهری دشوار است.

نصب PV بالکن: به دلیل قرار گرفتن آن در نزدیکی فضای نشیمن، سیستم باید زیبایی بصری و ادغام سبک معماری را در نظر بگیرد. نصب جدید PV بالکن به طور کلی از اجزای بسیار نازک و راه حل های سیم کشی پنهان برای دستیابی به عملکردهای فتوولتائیک بدون تأثیر بر شفافیت و زیبایی بالکن استفاده می کند.

5. اهداف تولید برق و سناریوهای کاربردی

فتوولتائیک های پشت بام: معمولاً **تولید توان بالا و حداکثر توان** را دنبال می کنند، برای فروش برق به شبکه متصل می شوند یا با سیستم های ذخیره انرژی همکاری می کنند، مناسب برای برق رسانی کامل و سیستم های انرژی خودکفا برای خانواده ها.

نصب PV بالکن: **شروع آستانه پایین** و "استفاده برای ارتقای تولید" را دنبال کنید، مکمل های برق روزانه را برای خانواده ها فراهم کنید (مانند روشنایی، پلوپز، شارژ تلفن همراه، روتر و غیره) و همچنین می تواند برای تولید برق به شبکه متصل شود، اما بیشتر به "اهداف کوچک" کاهش انرژی توزیع شده و صرفه جویی در انرژی خودرو تمایل دارد.

نصب PV بالکن: گامی به سوی دموکراتیک کردن انرژی شهری

ظهور نصب PV بالکن نه تنها یک نوآوری در سطح محصول است، بلکه نشان دهنده "دموکراتیزه کردن" روش های کسب انرژی است. آستانه مشارکت را کاهش می دهد و به خانواده های عادی اجازه می دهد از انرژی پاک بهره مند شوند. این راه حل انرژی "توزیع شده، فردی و مبتنی بر سناریو" بی سر و صدا ساختار سنتی عرضه و تقاضای انرژی را زیر و رو می کند.

همانطور که فناوری به رشد خود ادامه می دهد، کارایی اجزا، هوشمندی اینورتر و عملکرد ایمنی نصب PV بالکن به سرعت در حال بهبود است. از ساده "یک بالکن و دو پانل" تا نسل جدیدی از سیستم های محصول با بهره برداری و نگهداری هوشمند، نظارت از راه دور و هم افزایی ذخیره انرژی، نصب PV بالکن به سمت آینده ای هوشمندتر، ایمن تر و فراگیرتر در حال حرکت است.

طراحی هسته سیستم جدید براکت

برای اینکه بالکن شهری واقعاً "مرز" انرژی پاک باشد، نه تنها به ماژول های فتوولتائیک کارآمد نیاز است، بلکه باید به یک پلت فرم نصب انعطاف پذیر، پایدار، سبک و ایمن نیز تکیه کرد - این ارزش نصب PV بالکن است. بر خلاف براکت‌های فتوولتائیک سنتی که عمدتاً برای سازه‌های با دهانه بزرگ و باربر روی سقف‌ها و زمین هستند، نصب PV بالکن با محیط بالکن شهری باریک، پیچیده و قابل تغییر روبرو است، بنابراین تفاوت اساسی در مفهوم طراحی و اجرای مهندسی وجود دارد.

ساختار مدولار: اتصال انعطاف پذیر برای انطباق با بالکن های مختلف

طراحی مدولار یک مفهوم کلیدی برای بهبود کارایی نصب و سازگاری در مهندسی مدرن است. ساختار مدولار اتخاذ شده توسط نصب PV بالکن به این معنی است که کل سیستم را می توان با توجه به اندازه، شکل و نیازهای نصب بالکن های مختلف مانند "بلوک های ساختمانی" مونتاژ، گسترش یا کاهش داد.

این نه تنها انعطاف پذیری سفارشی سازی بسیار بالایی را به ارمغان می آورد، بلکه تولید استاندارد محصولات را امکان پذیر می کند و هزینه های ساخت و حمل و نقل را تا حد زیادی کاهش می دهد. در عین حال، اجزای ماژولار معمولاً به رابط های از پیش تعیین شده و کانکتورهای نصب سریع مجهز می شوند. حتی افراد غیر حرفه ای نیز می توانند مونتاژ و اشکال زدایی را در مدت زمان کوتاهی با ابزارهای ساده به پایان برسانند که فرآیند نصب را بسیار ساده می کند.

علاوه بر این، مزیت مدولار بودن در قابلیت استفاده مجدد و قابلیت جابجایی قابل جدا شدن آن نهفته است. برای اجاره‌دهندگان یا ساکنان کوتاه‌مدت، PV بالکن دیگر یک «سرمایه‌گذاری ثابت» نیست، بلکه مجموعه‌ای از دارایی‌های سبز است که می‌توان آنها را برداشت و دوباره استفاده کرد. بعد از جابجایی فقط باید طبق ساختار بالکن جدید سرهم شود و دوباره مورد استفاده قرار گیرد.

مواد سبک وزن: تعادل بین استحکام بالا و ایمنی شهری

از آنجایی که فضای بالکن به محیط زندگی نزدیک است و ظرفیت باربری ساختاری محدود است، نصب PV بالکن باید هم سبک و هم محکم باشد، بدون اینکه بار بالکن را افزایش دهد و در عین حال ایمنی را تضمین کند. به همین دلیل، محصولات اصلی فعلی بیشتر از آلیاژ آلومینیوم با مقاومت بالا یا فولاد گالوانیزه گرم ضد زنگ به عنوان ماده اصلی استفاده می کنند.

مزایای براکت های آلیاژ آلومینیوم عبارتند از:

*وزن سبک: چگالی آن تنها یک سوم چگالی فولاد است که بار بالکن را تا حد زیادی کاهش می دهد.

* مقاومت در برابر خوردگی قوی: مناسب برای محیط های خارجی مرطوب و بارانی.

* استحکام قابل کنترل: افزایش استحکام ساختاری از طریق طراحی پروفیل برای اطمینان از پایداری طولانی مدت.

* ظاهر زیبا: سطح پس از درمان آنودایز صاف است که با سبک مدرن بالکن هماهنگی بیشتری دارد.

مزایای براکت های فولادی ضد زنگ عبارتند از:

* پایداری ساختاری بسیار بالا: مناسب برای مقاومت در برابر بارهای بادی بلند.

* عمر طولانی: لایه گالوانیزه می تواند به طور موثر از زنگ زدگی و اکسیداسیون جلوگیری کند.

* هزینه قابل کنترل: مناسب برای کاربران با نیازهای اقتصادی بالا.

این دو نوع مواد را می توان با توجه به نیازهای کاربر، محیط آب و هوا و بودجه به طور انعطاف پذیر انتخاب کرد. برخی از سیستم‌های سطح بالا حتی از مواد کامپوزیت فیبر کربن برای بهبود بیشتر استحکام و زیبایی شناسی استفاده می‌کنند و باعث می‌شوند که نصب PV بالکن سبک‌تر، قوی‌تر و سازگارتر با محیط‌زیست باشد.

سازگاری چند سناریویی: سازگاری با محیط های مختلف بالکن و دیوار

فرم های بالکن ساختمان های مسکونی شهری بسیار متفاوت است. آنها ممکن است نیمه بسته، با محفظه های شیشه ای، یا با نرده های کنسولی یا سکوهای تعبیه شده باشند. بنابراین، یکی از چالش های اصلی نصب PV بالکن، دستیابی به سازگاری بالا با سناریوهای مختلف است.

به منظور مقابله با این الزامات نصب پیچیده، سیستم های براکت بالکن پیشرفته معمولاً دارای ویژگی های طراحی زیر هستند:

روش های ثابت 1.Multiple اختیاری هستند

می توان آن را به طور ایمن به سازه هایی مانند نرده های بالکن، دیوارها، کف و لبه های تخت گل از طریق پیچ و مهره، گیره، گیره های U شکل، پایه های قابل تنظیم و غیره متصل کرد. برخی از سیستم ها از طراحی بدون پانچ پشتیبانی می کنند، که به ویژه برای سناریوهایی مناسب است که در آن تغییر در ساختار ساختمان مجاز نیست، مانند مسکن اجاره ای یا مسکن تجاری پیشرفته.

2. سازگاری با زوایای مختلف و جهت

براکت می تواند زاویه شیب و جهت چرخش را برای مطابقت با بالکن ها با جهت گیری های مختلف در جنوب شرقی، شمال غربی و شمال شرقی تنظیم کند تا استفاده از نور را بهبود بخشد. برخی از سیستم ها دارای اتصالات تنظیم دقیق داخلی یا ساختارهای قفل دنده هستند و کاربران می توانند زاویه اجزا را مطابق با نور خورشید فصلی تنظیم کنند تا بازده تولید برق را بهینه کنند.

3. سازگار با نصب عمودی و مورب

نه تنها می توان آن را به صورت افقی بر روی نرده بالکن نصب کرد، بلکه از روش های نصب متعددی مانند اتصال به دیوار عمودی و آویزان مورب پنجره پشتیبانی می کند و حتی می تواند برای فعال کردن کامل فضای بالکن و نما به یک "نیرو برق خارجی" تبدیل شود.

4. طراحی مشترک با ماژول های فتوولتائیک فوق العاده نازک

بسیاری از پایه‌های PV بالکن موجود در بازار در حال حاضر برای ماژول‌های بسیار نازک و سبک طراحی شده‌اند که حتی از پنجره‌های شیشه‌ای معمولی نازک‌تر و وزن سبک‌تری دارند و اطمینان می‌دهند که هیچ احساس ظلمی در بالکن وجود ندارد. در عین حال، این ماژول ها قابلیت عبور نور قوی تری دارند و برای حفظ تهویه بالکن و نیازهای روشنایی مناسب تر هستند.

هر دیواری می تواند برق تولید کند: سناریوهای نصب انعطاف پذیر

هنگامی که ما در مورد تولید برق فتوولتائیک صحبت می کنیم، اولین واکنش اغلب "سقف" است - صفحات خورشیدی منظمی که در نور خورشید می درخشند. با این حال، در شهرهایی که هر اینچ زمین ارزشمند است، «سقف تولید برق» سنتی به راحتی به دست نمی آید. ساختمان های مسکونی مرتفع، جوامع متراکم، و ساختمان هایی با حقوق مالکیت پیچیده اغلب ایجاد می کنند پشت بام فتوولتائیک دلهره آور

ظهور PV بالکن این محدودیت فضا را شکسته است. از طریق سیستم های براکت جدید و اجزای فوق سبک وزن، تقریباً هر دیوار، هر بالکن، و حتی فضای لبه بیرون از پنجره ممکن است به یک "محل جدید" برای تولید برق تبدیل شود. این یک نوآوری ساختارشکن از سیستم انرژی شهری است - تبدیل فضای عمودی از "نادیده گرفته شده" به "فعال شده".

تولید برق را می توان در جهات مختلف به دست آورد: اجازه ندهید خورشید یک دیوار را هدر دهد

سیستم های فتوولتائیک سنتی اغلب فقط در جهت جنوب مستقر می شوند تا حداکثر بهره وری از نور خورشید را دنبال کنند. اما برای PV بالکن، نه تنها به حداکثر رساندن تولید برق، بلکه به حداکثر رساندن فضای موجود و انعطاف پذیری نیز مربوط می شود. سیستم جدید براکت و طراحی اجزاء اجازه می دهد حتی دیوارهای رو به شمال، شرق و غرب ارزش تولید برق مشخصی داشته باشند.

این به دلیل سه عامل فنی است:

1. طراحی زاویه قابل تنظیم

سیستم براکت مدرن از چرخش و کج شدن ماژول های فتوولتائیک در یک محدوده زاویه خاص پشتیبانی می کند، مانند تنظیم از دیوار عمودی تا شیب 30 درجه، به طوری که نور مایل را بهتر دریافت کند و نقص نور بالکن های غیر رو به جنوب را جبران کند.

2. ماژول های تک کریستالی PERC یا N با کارایی بالا

نسل جدید ماژول های فتوولتائیک با راندمان بالا همچنان می توانند نرخ تبدیل بالایی را در محیط های نور ضعیف و نور پراکنده حفظ کنند. حتی اگر خورشید در صبح به سمت شرق و در بعد از ظهر به سمت غرب گرایش داشته باشد، تولید برق قابل توجهی می تواند در طول روز انباشته شود.

3. سیستم اینورتر و میکرو اینورتر هوشمند

اینورتر هوشمند می تواند به طور خودکار توان خروجی را با توجه به شرایط نوری هر جزء تنظیم کند. حتی اگر تنها یک پنل فتوولتائیک روشن باشد، تولید برق آن توسط سایر اجزا "پایین کشیده نمی شود". این اهمیت سیستم "میکرو اینورتر" است. باعث می شود طرح تولید برق یک تکه در دیوار شرقی و یک تکه در دیوار غربی نیز مزایای عملی داشته باشد.

بالکن - از یک گوشه اوقات فراغت تا یک "نیروگاه میکرو"

بالکن یکی از معدود فضاهایی در اقامتگاه های شهری است که می تواند مستقیماً با دنیای بیرون ارتباط برقرار کند. در گذشته مکانی برای خشک کردن لباس، نوشیدن چای و پرورش گل بود، اما اکنون این بالکن به مناسب ترین «پستگاه استراتژیک» برای استقرار فتوولتائیک تبدیل شده است.

سایت های نصب چند سطحی:

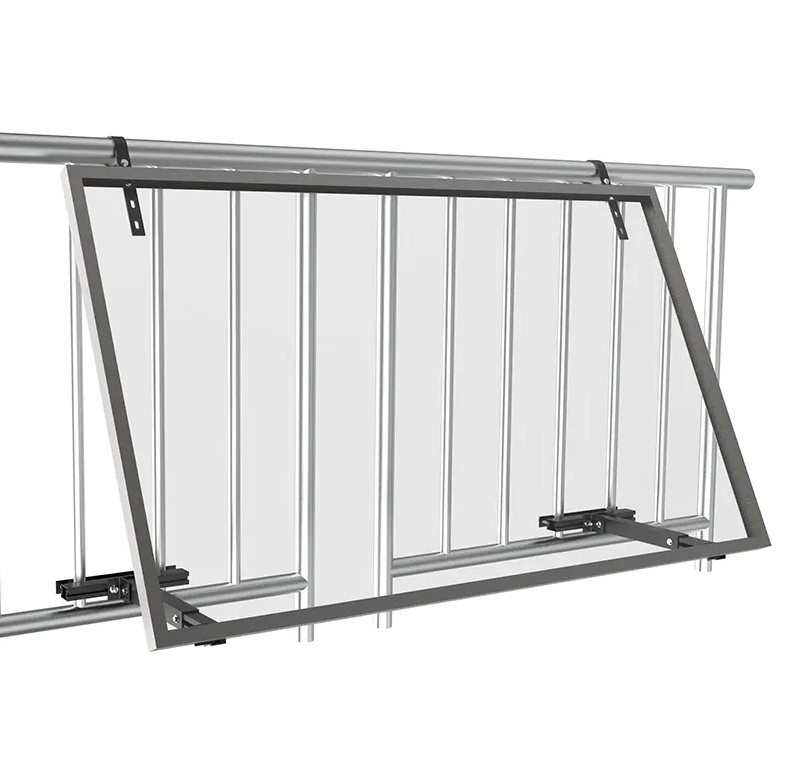

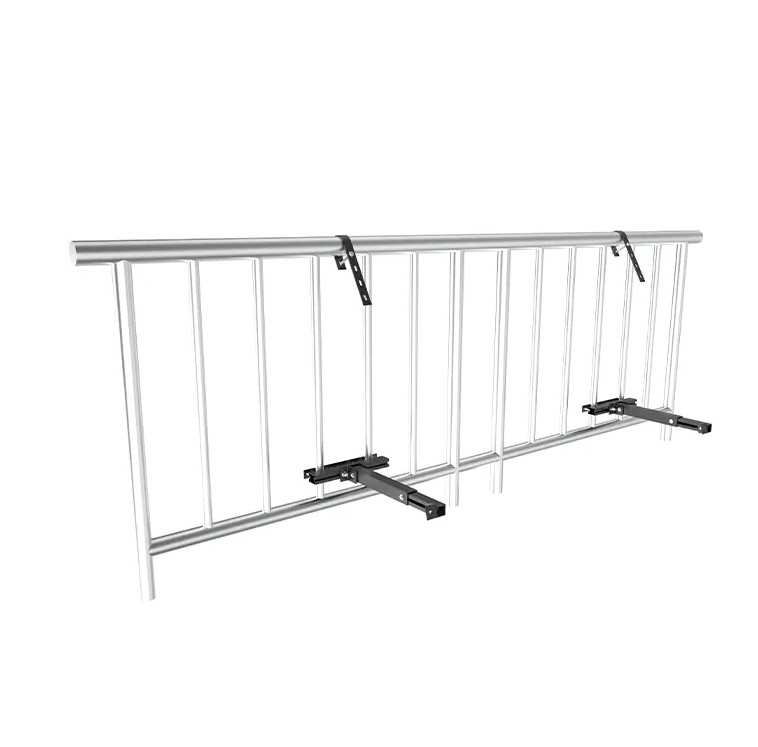

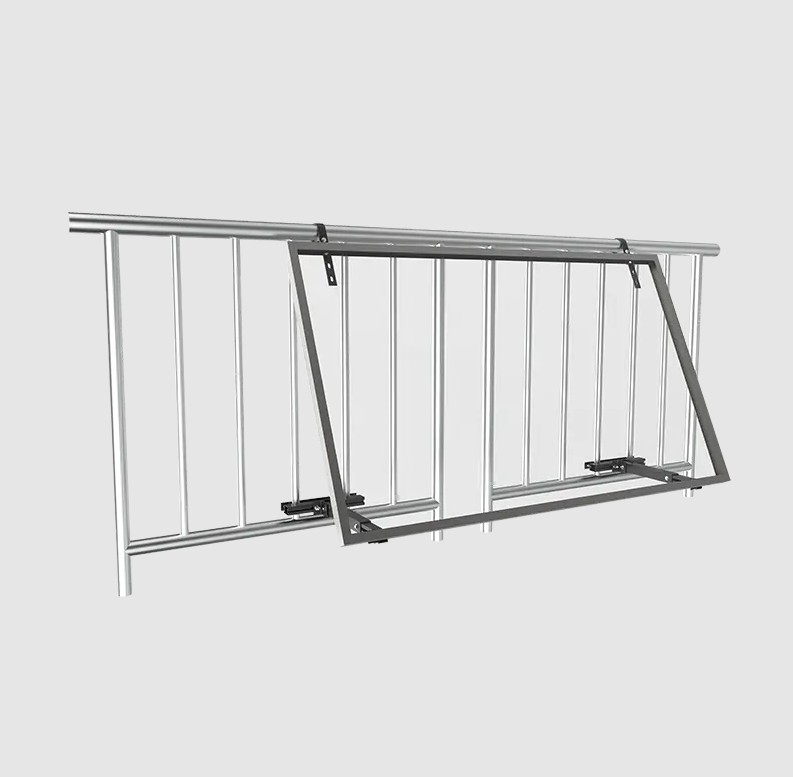

* نرده محافظ بالکن: براکت های افقی را می توان برای نصب 1-2 ماژول بدون تأثیر بر میدان دید آویزان کرد.

* لبه بالایی بالکن: از براکت های L شکل یا شیب دار استفاده کنید تا ماژول ها را با زاویه خاصی به سمت بیرون باز کنید.

* دیوار جانبی بالکن: مخصوصاً برای چیدمان عمودی ماژول های سبک وزن مناسب است تا دیوار پرده ای فتوولتائیک را تشکیل دهد.

* تخت گل یا موقعیت تهویه مطبوع: تبدیل به پایه نصب پا برای استفاده از نقطه کور فضا.

به خصوص در بالکن رو به جنوب، ماژول ها نه تنها می توانند برق تولید کنند، بلکه نقش آفتاب گیر، عایق حرارتی، و افزایش حریم خصوصی بالکن را ایفا می کنند، دو پرنده را با یک سنگ می کشند و واقعاً بالکن را از یک "سکوی دید" به یک "سکوی عملکردی" تبدیل می کنند.

لبه بیرون از پنجره: فضای کوچک نیز کاربردهای بسیار خوبی دارد

بسیاری از ساکنان ممکن است بالکن نداشته باشند، اما فقط یک پنجره داشته باشند. اما این بدان معنا نیست که آنها نمی توانند در روند PV بالکن شرکت کنند. نوعی دستگاه آویز کوچک طراحی شده برای "فضای لبه خارج از پنجره" در نسل جدید سیستم های براکت پدید آمده است. ویژگی های اصلی عبارتند از:

*بدون نیاز به سوراخ کردن، بدون آسیب به ساختار، از طریق قلاب های قابل تنظیم به لبه پنجره یا لبه پایین ثابت می شود.

* طراحی جزء فوق العاده نازک، ضخامت آن تنها کمتر از نیمی از اجزای سنتی است و ایمنی را تضمین می کند.

* طراحی تاشو یا قابل ذخیره، مناسب برای استفاده موقت یا استقرار انعطاف پذیر توسط مستاجران؛

این دستگاه برای کاربرانی مانند خوابگاه های دانشجویی، جوامع قدیمی و مسکن های اجاره ای کوتاه مدت مناسب است. حتی اگر فقط یک محل نصب 0.5 متر مربع وجود داشته باشد، می تواند یک برگ فتوولتائیک را وارد کند.

فتوولتائیک نمای خارجی: پوسته ساختمان همچنین می تواند برق تولید کند

با توسعه مفهوم یکپارچه سازی فتوولتائیک ساختمان، ساختمان های شهری بیشتر و بیشتر شروع به کشف راه هایی برای تبدیل مستقیم دیوار بیرونی به یک پلت فرم تولید انرژی می کنند. در زمینه PV بالکن، این ایده در مقیاس کوچک و کم هزینه به اهداف غیرنظامی ارتقا می یابد.

نکات برجسته طراحی ترکیب براکت و دیوار خارجی:

* براکت نصب عمودی: ماژول فتوولتائیک را مانند یک نقاشی به دیوار بیرونی وصل کنید که می تواند برق تولید کند و تزئینی است.

* براکت یکپارچه دیوار پرده ای: طراحی یکپارچه با دیوار بیرونی شیشه ای یا فلزی برای دستیابی به تولید برق نامرئی.

* ترکیب ماژول دو شیشه ای: دارای خواص شفاف است، نور را مسدود نمی کند و جلوه زیبایی دارد.

ترویج این نوع سیستم نه تنها عملکرد ساختمان را بهبود می بخشد، بلکه "تصویر سبز" ساختمان های شهری را نیز افزایش می دهد. می‌توان پیش‌بینی کرد که در آینده نمای آپارتمان‌های بلندمرتبه، ساختمان‌های اداری و مناطق مسکونی قدیمی به بخشی از رسانه تولید برق تبدیل شود.

گسترش ارزش سناریوهای کاربردی انعطاف پذیر

هر دیواری می تواند برق تولید کند، به این معنی که ما از «انرژی متمرکز» به عصر «انرژی توزیع شده» می رویم. PV بالکن پل این فرآیند تحول است:

* برای خانوارهای انفرادی: به معنای کاهش قبوض برق و استقلال بیشتر است.

* برای مناطق مسکونی قدیمی: به معنای ارتقاء به جوامع سبز بدون بازسازی سقف است.

* برای مدیریت کلی انرژی شهری: به معنای بهبود تدریجی شبکه‌های منبع تغذیه قابل کنترل توزیع شده است که به کاهش بار شبکه و بهبود قابلیت‌های تنظیم اوج دره کمک می‌کند.

این نه تنها بازسازی ساختار انرژی است، بلکه یک نوآوری در سبک زندگی ساکنان است.

راز بهبود راندمان تولید برق: طراحی قابل تنظیم زاویه

همه ما می دانیم که زاویه تابش نور خورشید به طور مستقیم بازده تولید برق ماژول های فتوولتائیک را تعیین می کند. اگر می‌خواهید الکتریسیته بیشتری را «آفتاب» کنید، باید پنل‌های خورشیدی را تا حد امکان عمود بر جهت نور خورشید قرار دهید. برای فتوولتائیک های سنتی پشت بام، این معمولاً با تنظیم زاویه یک بار در حین نصب به دست می آید، اما در یک فضای کوچک مانند بالکن، زاویه ثابت همیشه بهترین انتخاب نیست.

بنابراین، طراحی قابل تنظیم زاویه تبدیل به یک نوآوری کلیدی در سیستم نصب PV بالکن . این نه تنها به کاربران این امکان را می دهد که زاویه شیب ماژول را با توجه به فصل یا جهت تنظیم کنند، بلکه می توانند نور خورشید را در محیط پیچیده ساختمان های شهری به حداکثر میزان قابل انعطاف جذب کنند و در نتیجه راندمان تولید برق را به میزان قابل توجهی بهبود بخشند.

چرا زاویه اینقدر مهم است؟

خورشید در طول سال "ارتفاع" خود را تغییر می دهد و در طول روز حرکت می کند. زاویه نور خورشید در بهار و پاییز متوسط، در تابستان زیاد و در زمستان کم است. در سیستم فتوولتائیک با زاویه ثابت، اگر زاویه شیب بیش از حد از زاویه تابش خورشیدی منحرف شود، منجر به کاهش نور موثر و کاهش راندمان تولید برق خواهد شد.

داده ها نشان می دهد که به ازای هر 10 درجه انحراف از زاویه بهینه، راندمان تولید برق به طور متوسط ​​حدود 3%\~5% کاهش می یابد. اگر بتوان زاویه بهینه را در طول سال حفظ کرد، کل تولید برق را می‌توان تا **10%\~25%** افزایش داد که سود بسیار قابل توجهی برای سیستم میکرو بالکن است.

ساختار و اصل براکت قابل تنظیم زاویه

براکت قابل تنظیم با زاویه از یک ساختار مکانیکی خاص استفاده می کند تا قطعه را قادر می سازد تا به طور انعطاف پذیر در محدوده خاصی بچرخد یا کج شود.

طرح های رایج عبارتند از:

1. براکت قفل شده با دنده

زاویه شیب را می توان با تنظیم تکیه گاه با مقیاس دنده ای در واحدهای 10 درجه تنظیم کرد. پس از تنظیم، سازه پایدار است و مقاومت خوبی در برابر باد دارد.

2. براکت پین چند سوراخه

براکت دارای سوراخ‌های متعددی است و کاربران می‌توانند در صورت نیاز، پین‌هایی را وارد کنند تا آن را در زاویه مربوطه ثابت کنند. از مزایای آن می توان به سادگی و هزینه کم اشاره کرد.

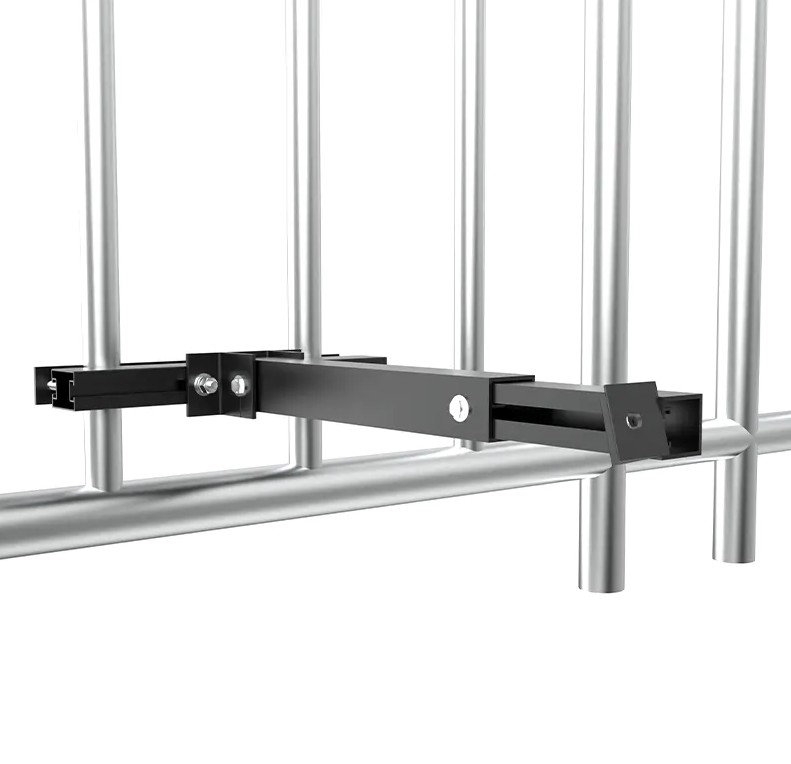

ساختار تنظیم زاویه ریل 3.Slide

ترکیبی از ریل های راهنمای کشویی و میله های تنظیم مارپیچ می تواند به تنظیم زاویه پیوسته دست یابد که برای کاربردهای سطح بالا که به نور حساس هستند مناسب است.

4. میکروسیستم ردیابی نور خودکار (تعداد کمی از مدل های پیشرفته)

از سنسورهای نور برای تنظیم زاویه در زمان واقعی استفاده کنید، شبیه به "آفتابگردان"، اما هزینه آن بالا است و هنوز به طور گسترده در صحنه های بالکن خانه تبلیغ نشده است.

این طرح ها محدودیت های فضایی بالکن را در نظر می گیرند. بر اساس اطمینان از ساختار سبک و عملکرد آسان، راحتی تنظیم کاربر و پایداری سیستم به حداکثر می رسد.

چگونه زاویه را با توجه به فصل تنظیم کنیم؟

یک قانون ساده ساده این است:

بهترین زاویه شیب ≈ عرض جغرافیایی محلی ± زاویه اصلاح فصلی

برای بالکن های رو به جنوب، این تنظیم بسیار موثر است. برای بالکن های رو به شرق یا غرب، زاویه و جهت را می توان برای بهینه سازی زاویه دریافت نور در صبح یا بعد از ظهر تنظیم کرد.

حتی اگر فقط 2\~ 3 بار در سال تنظیم شود، می تواند میانگین سالانه تولید برق را بیش از 10 درصد افزایش دهد، به خصوص در شمال یا مناطقی که تغییرات روشنایی آشکار دارند، این مزیت بیشتر است.

کاربران عادی چگونه کار می کنند؟

بسیاری از مردم نگران هستند: من یک برقکار نیستم، آیا می توانم این براکت ها را کار کنم؟ در واقع، سیستم های نصب PV بالکن مدرن، مکانیسم تنظیم زاویه را بسیار ساده طراحی کرده اند و کاربران عادی می توانند این کار را به تنهایی انجام دهند:

تنظیم زاویه فقط به یک آچار یا ابزار شش ضلعی نیاز دارد و زمان عملیات در عرض 10 دقیقه است.

دفترچه راهنما مجهز به راهنمای زاویه است، حتی با مقیاس و نمودار زاویه فصلی توصیه شده.

برخی از کسب‌وکارها «بسته‌های خدمات تنظیم زاویه فصلی» را ارائه می‌کنند، که تکنسین‌های حرفه‌ای دو تا سه بار در سال از آن بازدید می‌کنند تا به طور منظم زاویه شیب را برای کاربران بهینه کنند. این یک توسعه خدمات متفکرانه برای افراد مسن یا ساکنانی است که انجام آن راحت نیستند.

اهمیت عملی "تعقیب کنندگان نور" شهری

در سیستم‌های PV بالکن شهری، مساحت هر جزء محدود است، بنابراین مهم‌تر است که حداکثر راندمان تولید برق در "منطقه واحد" کاهش یابد. طراحی قابل تنظیم زاویه فقط امکان این تنظیم خوب را فراهم می کند.

*برای افراد: به معنای بازده بیشتر و دوره بازپرداخت کوتاه تر است.

* برای سیستم: به معنای ثبات و کارایی کلی است.

* برای شبکه انرژی شهری: بهبود ظرفیت تولید برق هر ریز ایستگاه، پیوند قوی تری در سیستم انرژی توزیع شده است.

به عبارت دیگر، تنظیم زاویه نه تنها یک جزئیات فنی، بلکه جلوه ای از مدیریت انرژی ناب شهری است.

بدون نگرانی برای ساختمان های بلند در شهرها: طراحی ایمنی ضد باد و ضد سقوط

در شهرهایی که ساختمان‌های بلند دارند، بسیاری از ساکنان مشتاق هستند که PV بالکن را امتحان کنند، اما اغلب با یک مشکل عملی متوقف می‌شوند: بادهای بلند بلند هستند، آیا پنل‌های خورشیدی منفجر می‌شوند؟ ایمن است؟

این یک نگرانی بسیار منطقی است. هر چه طبقه بالاتر باشد، سرعت باد بیشتر می شود و سطح نمای ساختمان در معرض باد بیشتر می شود. هنگامی که به طور محکم ثابت نشود، نه تنها خود تجهیزات آسیب می بیند، بلکه ممکن است باعث بروز حوادث ایمنی جدی شود. به خصوص در مناطق بادخیز یا مناطقی با طوفان های مکرر، قابلیت ضد باد و ضد سقوط سیستم PV بالکن به ملاحظات اولیه تبدیل شده است.

خوشبختانه، با توسعه فناوری و بهبود استانداردها، سیستم جدید نصب PV بالکن مدت طولانی است که "ایمنی" را در DNA طراحی خود ادغام کرده است و از طریق انواع جزئیات ساختاری و بهینه سازی مواد، تضمین می کند که می تواند مانند یک کوه حتی در محیط های مرتفع شهر پایدار باشد.

فشار باد در ارتفاع بالا چقدر است؟

بیایید ابتدا به یک داده نگاه کنیم: در شرایط آب و هوایی معمولی، سرعت باد در طبقات بالای 10 می تواند 30٪ تا 50٪ بیشتر از سطح زمین باشد. در بادهای شدید، فشار لحظه ای باد در ساختمان های بالای 20 طبقه می تواند به 400 تا 800 پاسکال یا حتی بیشتر برسد. این معادل نیروی کششی پیوسته 40\~80 کیلوگرم بر متر مربع است. اگر سازه ناپایدار باشد، خطر سقوط وجود دارد.

بنابراین هنگام طراحی سیستم فتوولتائیک بالکن باید از سه جنبه مصالح، ساختار و روش اتصال شروع کرد تا اطمینان حاصل شود که توانایی مقاومت در برابر فشار باد و خطرات سقوط را برای مدت طولانی دارد.

سیستم قفل باد: براکت را محکم و شل نکنید

در مدرن سیستم نصب PV بالکن s، ساختار قفل باد (Wind-lock Bracket) به طور کلی معرفی شده است. این یک مکانیسم گیره و بستن چندگانه است تا اطمینان حاصل شود که قطعات تحت تأثیر باد تکان نمی‌خورند، بلند نمی‌شوند یا نمی‌لغزند.

طرح های رایج عبارتند از:

*قفل کردن نوار فشار دولایه: قسمت های بالایی و پایینی قاب جزء با نوارهای فشار ثابت می شوند که نه تنها پانل را فشار می دهند، بلکه پایداری قاب کلی را نیز افزایش می دهند.

* سگک مکانیکی دندان گیر: پرتو اصلی براکت و بازوی نصب از طریق "ساختار نیش" متصل می شوند و قفل در شرایط باد شدید محکم تر و محکم تر فشرده می شود.

* ترکیب واشر فنری مهره ای ضد شل شدن: از بست هایی با عملکرد ضد ضربه استفاده کنید که حتی با لرزش طولانی مدت به راحتی شل نمی شوند.

* ساختار لولای نامرئی: برخی از براکت های زاویه قابل تنظیم با لولا از طریق محور چرخان تعبیه شده اند و یک سرنیزه تنظیم می شود که به راحتی تنظیم می شود و استحکام تثبیت را تضمین می کند.

مفهوم طراحی این سازه ها شبیه به قسمت های بال هواپیما یا اتصال دهنده های پل است و اطمینان می دهد که در نقطه تمرکز تنش سست یا شکسته نمی شود و در نتیجه به طور موثر در برابر فشار مداوم و ضربه ناگهانی ناشی از بادهای قوی مقاومت می کند.

دستگاه ضد سقوط: تضمین های متعدد، بدون خطرات پنهان

علاوه بر محافظت در برابر باد، جلوگیری از "سقوط" نیز ضروری است. به خصوص در ساختمان های بلند، هنگامی که تجهیزات فتوولتائیک نصب شده در بالکن سقوط کنند، عواقب فاجعه بار خواهد بود. بنابراین سیستم های مدرن عموما دارای مکانیزم حفاظتی ثانویه برای جلوگیری از سقوط هستند.

اجزای اصلی شامل:

* کابل ضد ریزش استنلس استیل: هر پنل یا براکت فتوولتائیک از طریق کابل فولادی ضد زنگ به بدنه بالکن متصل می شود. حتی اگر گیره اصلی به طور تصادفی شل شود، می تواند نقش "طناب ایمنی" را برای جلوگیری از سقوط بازی کند.

* سیستم قلاب خود قفل شونده: مشابه ساختار قلاب مورد استفاده توسط کارگران در ارتفاع بالا، هنگام نصب قطعه به طور خودکار روی نرده محافظ بالکن یا ساختار دیوار قفل می شود. هنگامی که بار تغییر می کند، به طور خودکار قفل می شود تا ایمنی اضافی افزایش یابد.

* طراحی پیچ حد: یک دستگاه محدود در پایان نصب تنظیم می شود تا از لغزش کلی جلوگیری کند، حتی اگر موقعیت به دلیل پیری سازه یا زلزله جبران شود.

این مکانیسم بیمه دوگانه "سازه اصلی سیستم ضد سقوط" تا حدی به مفهوم ایمنی سیستم طناب کوهنوردی نزدیک است. حتی اگر بدترین اتفاق بیفتد، از کنترل خارج نخواهد شد.

مواد سبک نیز کلید ایمنی است

به اشتباه فکر نکنید که "سنگین امن است". در سناریوهای کاربری بلند، مواد سبک وزن و با استحکام بالا انتخاب معقول تری هستند. در حال حاضر، نصب PV بالکن اصلی بیشتر از مواد زیر استفاده می کند:

* آلیاژ آلومینیوم با مقاومت بالا (مانند 6063-T5): چگالی کم، استحکام بالا، مقاومت خوب در برابر زنگ زدگی، مناسب برای قرار گرفتن در معرض طولانی مدت در محیط بیرون.

* فولاد کربنی گالوانیزه گرم: پس از عملیات ضد خوردگی خاص، دارای مزایای وزن و استحکام است و به طور گسترده در قاب اصلی باربر استفاده می شود.

* اتصال دهنده های فولادی ضد زنگ: توانایی ضد خوردگی بسیار قوی، قطعات کلیدی به راحتی زنگ زده و نوار نمی شوند.

از طریق ترکیبی از انتخاب مواد و بهینه سازی سازه، سیستم PV بالکن می تواند استحکام خود را حفظ کند و در عین حال از بارهای اضافی غیر ضروری بر روی ساختمان جلوگیری کند که تعادلی بین ایمنی و عملی بودن است.

هم زیبایی شناسی و هم کاربردی: یکپارچگی قوی معماری

از آنجایی که فتوولتائیک های بالکن وارد زندگی ساکنان شهری می شوند، علاوه بر کارایی تولید برق و ایمنی نصب، یکی دیگر از موانعی که نمی توان نادیده گرفت، مشکل ظاهری است.

در مدرن cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

از «سبک صنعتی» تا «زبان معماری»

سیستم‌های براکت فتوولتائیک بالکن اولیه اغلب از صحنه‌های صنعتی سرچشمه می‌گرفتند، به دنبال استحکام و عملکرد بودند، اما تجربه بصری محیط مسکونی را نادیده گرفتند. قاب فولادی ضخیم، سیم‌کشی نامرتب و اجزای در معرض دید نه تنها ظاهری ناخوشایند دارند، بلکه اغلب منجر به انسداد ملک یا اختلافات محله می‌شوند.

برای حل این مشکل، سیستم های براکت فتوولتائیک بالکن مدرن به تدریج "زبان معماری" را معرفی می کنند:

* خطوط ساده و ساختار سبک: شکل کلی به مینیمالیستی گرایش دارد و از ساختارهای متقاطع پیچیده اجتناب می کند، به طوری که مردم نمی توانند از راه دور تشخیص دهند که "این یک سیستم فتوولتائیک است".

* طراحی پیچ و مهره پنهان و نوار فشار: با پنهان کردن نقاط اتصال و صفحات فشار، ظاهری تمیز و مرتب حفظ می شود.

* درمان رنگ یکنواخت: سطح براکت از رنگ‌های خاکستری مات، سفید نقره‌ای، سیاه و سایر رنگ‌های نزدیک به نمای ساختمان استفاده می‌کند که ناگهانی نیستند و غالب نیستند.

* متناسب با هندسه بالکن: با توجه به نسبت رایج بالکن، ضخامت نرده، سبک گوشه و سایر فرم های براکت پیش ساخته، می توان آن را پس از نصب "یکپارچه" کرد.

این تبدیل از "زبان تولید" به "زبان معماری" گام مهمی برای فتوولتائیک های بالکن است تا واقعاً با سبک زندگی ساکنان ادغام شوند.

طراحی براکت نامرئی: تجهیزات تولید برق "ناپدید می شوند"

به منظور کاهش بیشتر حس تجهیزات، انواع مفاهیم طراحی "نامرئی" در ساختار براکت اتخاذ شده است تا سیستم فتوولتائیک از نظر بصری تا حد ممکن ضعیف شود:

1. طراحی تعبیه شده لبه تاشو: پس از اینکه تیر اصلی براکت به نرده یا دیوار وصل شد، لبه در ساختار ثابت جمع می شود و تقریباً هیچ برآمدگی آشکاری از فاصله وجود ندارد.

2. اسکلت سبک وزن توخالی: صفحه پشتی مهر و موم شده سنتی لغو می شود، و ساختار توخالی برای کاهش وزن و کاهش انسداد اتخاذ می شود و باعث می شود که اجزاء "شفاف تر" به نظر برسند.

3. قالب‌گیری یکپارچه مدولار: کابل‌ها و کانکتورهای در معرض اصلی در اسکلت براکت ادغام می‌شوند و از «احساس اتاق ماشین» ناشی از خطوط در معرض از طریق بسته‌بندی یکپارچه جلوگیری می‌شود.

4. بهینه‌سازی زاویه شیب نامتقارن: برای بالکن‌هایی با جهت‌گیری‌های مختلف شمالی-جنوبی و شرقی-غربی، یک طرح نامتقارن اتخاذ شده است تا زاویه شیب جزء در ساختار طبیعی‌تر شود و یک رابطه گسترش پیوسته با دیوار ایجاد شود.

این طرح‌ها باعث می‌شود که فتوولتائیک بالکن دیگر یک "ایستگاه برق آویزان در بیرون از پنجره" نباشد، بلکه بخشی پنهان در صحنه زندگی است که هم عملکرد و هم زیبایی را در نظر می‌گیرد.

سازگاری با پانل های فتوولتائیک فوق نازک: نازکی نیز نوعی زیبایی است

خوب به نظر رسیدن براکت کافی نیست، خود اجزا نیز باید همینطور باشند. نسل جدید سیستم های بالکن عموماً از پانل های فتوولتائیک فوق نازک، نیمه شفاف یا کاملاً سیاه استفاده می کنند که از نظر بیان بصری به جای «تجهیزات تولید برق» به «مصالح ساختمانی» نزدیکتر هستند.

اجزای شیشه ای بسیار نازک (3\~4 میلی متر): ضخامت آن حدود 40 درصد کمتر از اجزای سنتی است و فشار بصری پس از نصب کمتر است که برای نرده های بالکن یا دیوارهای کنسولی مناسب است.

اجزای شفاف: برخی از نواحی قادر به عبور نور هستند، به طوری که بالکن همچنان می تواند کانال های نور طبیعی را با در نظر گرفتن عملکردهای کاشت، تهویه و روشنایی حفظ کند.

اجزای مشکی یکپارچه: با استفاده از قاب‌های تمام مشکی و پوشش‌های غیر بازتابنده، بافت کلی آینه تیره کاملاً با نمای‌های شیشه‌ای یا فلزی بیرونی مسکونی مدرن مطابقت دارد.

پس از تطبیق این اجزا با براکت، ظاهر تقریباً شبیه یک تکه شیشه تزئینی یا بادگیر است تا یک "پانل خورشیدی" سنتی که توسط ساکنان، املاک و معماران راحت‌تر پذیرفته می‌شود.

تأثیر اجتماعی یکپارچگی معماری

ارتقای ظاهر سیستم های فتوولتائیک بالکن نه تنها یک موضوع زیبایی شناختی است، بلکه یک نیروی محرکه عملی است. بسیاری از پروژه های آزمایشی شهری دریافته اند که:

* ظاهر هماهنگ است و پذیرش ساکنان حدود 60٪ افزایش یافته است.

* مدیریت دارایی دیگر به شدت مخالف نیست و نگرش پشتیبانی از نصب مثبت تر است.

* طراحان معماری شروع به در نظر گرفتن فعالانه راه حل "جاسازی شده" اجزای فتوولتائیک و ترکیب آنها در ساختار ساختمان کرده اند.

* هنگامی که از "پلاگین خارجی بعدی" به "بخشی از ساختمان" تغییر کرد، فتوولتائیک های بالکن می توانند از یک نصب خود به خود در مقیاس کوچک به یک طرح شهری در مقیاس بزرگ منتقل شوند.
